Megpróbálunk rövid kivonatos tájékoztatást adni a felülvilágítók és füstelvezetők témakörben. Ennek ellenére kimaradhattak az Önt leginkább érintő területek a téma nagyságából fakadóan.
Ebben az esetben, vagy ajánlatkérés céljából nyugodtan forduljon a Flamstop Kft-hez, kollégáink állnak rendelkezésre.
Az általunk forgalmazott és kivitelezett felülvilágítók ki vannak emelve un. lábazattal a tető síkból, így nem koszolódnak és időtállóbak, több funkcióval is rendelkeznek a bevilágító tulajdonságon felül:
egyedileg adunk árakat a mennyiség és a specifikumok figyelembevétele mellett, részt veszünk igény szerint a tervezésben, hatósági egyeztetésekben is.
Általános tervezési szempontok:
-természetes fény ( megvilágítással energiát spórolunk meg), de a nagyobb felmelegedés nyári melegben hátrány jelenthet (klíma- hűtés), emiatt optimalizáljuk a leggazdaságosabb üzemeltetési költségeket is figyelembe vett kombinációt választjuk.
-gravitációs, vagy természetes füstelvezetés méretezés alapján, és szellőztetés ergonómia célból
Ergonómiai igény : természetes fényt adó bevilágító felület; szellőztetés, mint ergonómiai funkció
Tűzvédelem: OTSZ szabvány előírásai szerint szükséges méretezés alapján a felület meghatározás, valamint
DIN 18232-3, EN 12101-2 und VdS iránylevei szerint
Típusok:

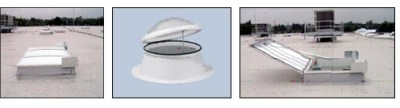

1. Pontszerű vagy Kupola felülvilágítók
 |
Jellemzően szögletes méretű 80*80 cm- 200-250 cm különböző mérettartományban létezik. Integráltan kombinálható ergonómiai szellőztetéssel, füstelvezetéssel.
Szerkezet:
Alumínium, polikarbonát , valamint egyedi igények szerint lehet acryl héjazat is. Enyhén ívesre hajlított ( sík jellegű) többrétegű polikarbonátlapból . A polikarbonátlap 10-16-20 mm vtg, külső héj az időjárás védelem optimalizálásához coextrudált védőréteggel van ellátva. A hő védelemmel szemben opal színnel rendelhető, mely még elegendő természetes fény mellett véd a sugárzó meleggel szemben.
Tulajdonságok:
10mm 16mm 20mm
2héjú (1bordás) 5héjú (4bordás) 6héjú (5bordás)
hőátbocsátási tényező u= 3,1 w/m2*k 1,8 W/m2*k 1,67W/m2*k
fény áteresztő képesség
- víztiszta polikarbonát 80% 69% 58 %
- opal polikarbonát 60% 45% 42 %
max. használati hőmérséklet 115 °C
tűzállósági fokozat
( tűzveszélyességi osztály) B1 B2 B2
DIN 4102 szerint :
ütésállóság DIN 18032 szerint labda dobás biztos hockey labda-ra is
Hóteher 2 KN
Szélteher 0,8 kN/m2-ig
Integrálható hő-és füstelvezető, vagy szellőztető ( elektromotorral vagy pneumatikus):

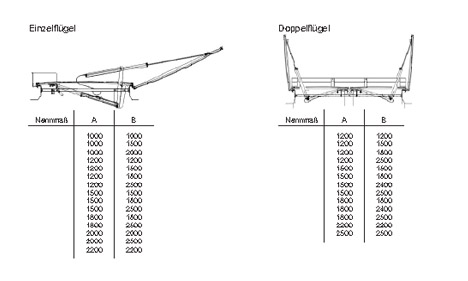

Nyilásméretek:
cv = 0,75-ös értékkel Aw értékek a méretek függvényében:
Egyszárnyú Duplaszárnyú
 |

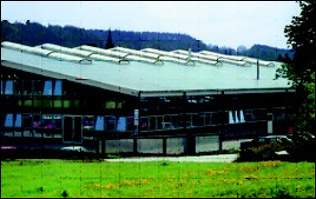

2. Donga vagy sáv jellegű felülvilágítók
 |
 |
Jellemzője szerint keskenyebb szélességhez tetszőlegesen választható hossz társítható, integráltan kombinálható ergonómiai szellőztetéssel, füstelvezetéssel.
Általában 1,50 m- akár 6,00 m szélességben is választható.
Azonban az anyagveszteség miatt 2,00 m alatti tervezése nem gazdaságos.
Szerkezet:
Alumínium, polikarbonát , valamint egyedi igények szerint. Ívesre hajlított többrétegű polikarbonátlapból.
vtg. 10- 16 mm ,külső héj időjárásvédő coextrudalt réteggel van ellátva,
10mm / 2 héjú ( 1 bordás) u=3,1 w/m2*k ;10mm/ 4 héjú 2,5 W/m2*k
Tulajdonságok: - fény áteresztőképesség 76-80 % víztiszta polikarbonát
50-60 % opal színű polikarbonát
- max. használati hőmérséklet :115 °C
- tűzállósági fokozat ( tűzveszélyességi osztály) DIN 4102 szerint : B2
- ütésállóság DIN 18032 szerint: labda dobás biztos hockey labda-ra is
- Hóteher 2KN ig, magasabb teher egyedi felárral
- Szélteher 0,8 kN/m2-ig
Nyílószárny hő-és füstelvezető vagy szellőztető ( elektromotorral vagy pneumatikus):
cv = 0,7-es értékkel Aw értékek a méretek függvényében:
1,50m széles donga felülvilágítónál:
1,50 * 1,10 m (Aw= 1,155 m2)
1,50 * 2,30 m (Aw= 2,415 m2)
1,98 m -6,00 m széles donga felülvilágítónál:
1,98 * 1,10 m (Aw= 1,525 m2)
1,98 * 2,30 m (Aw= 3,188 m2)
1,98 * 2,50 m (Aw= 3,465 m2)
